要約

溶接ロボットは、人材の再配置、アークオンタイムの向上、不良の削減、スループットの増加が、購入・導入・運用コストを上回れば元を取れます。CBOXTEC CTC-HJ 協働アームを使用する中小工場の多くは、目安として 12〜24 か月で回収します。一方、高音量向けの CTR-HJ 産業用ラインでは 12〜18 か月で投資を回収できます。

溶接ロボットの ROI に影響する要素

溶接ロボットの投資対効果（ROI）は、ロボット本体の価格だけではありません。総合的な計算には以下が含まれます。

• 人件費削減または人材再配置：残業の削減、熟練溶接工の反復作業からの解放、熟練者をセットアップ・検査・プログラミングに振り向けること。
• スループット向上：ロボットは一定速度で休みなく動作するため、手溶接の約 15〜25% から、ロボットセルの 60〜85% へアークオンタイムを向上できます。
• 品質改善：一定のトーチ角度、移動速度、ウィーパターンにより、再加工、廃棄、後工程の検査コストを削減します。
• 運用コスト：電力、ガス、ワイヤ、消耗品、予防保守、設置面積。
• 隠れコスト：治具設計、プログラミング時間、教育、安全柵、統合。

国際ロボット連盟（IFR）は、金属加工業における産業用ロボットの導入台数が増え続けていると報告しています。これは、製造業者が人員削減だけでなく、品質の安定性と運転時間を通じてコストを回収しているためです。

1. 人件費削減と溶接工の再配置

最も目立つ ROI ドライバーは人件費です。人間の溶接工は、フルシフトにわたって同じ角度と速度でトーチを維持することはできません。疲労はばらつきを生み、ばらつきは再加工を引き起こします。CBOXTEC CTC-HJ のような協働ロボットアームは、溶接工を置き換えるのではなく、その役割を変えます。

典型的な人件費効果：

• 1 人の作業者が部品を供給しながら、1〜2 台のロボットセルを監視できます。
• 反復的な長尺溶接の残業が減少します。なぜなら、ロボットは休憩や交代時も溶接を続けるからです。
• 熟練溶接工は、初物検査、パラメータ調整、治具設計など、付加価値の高い作業に移行します。

熟練溶接工の年間コストが東南アジア・東欧で 45,000〜75,000 ドル、北米・西欧で 70,000〜110,000 ドルである場合、その人の時間の半分を他の付加価値作業に再配分するだけで、ロボット予算のかなりの部分を正当化できます。

2. スループットとアークオンタイム

手溶接のアークオンタイムは通常低いです。溶接工は位置決め、締付け、清掃、検査に時間を費やします。ロボットセルはこの比率を逆転させます。適切な治具があれば、アークオンタイムは一般的に 60〜85% まで向上します（アメリカ溶接学会 AWS が公表した溶接自動化のケーススタディより）。

CBOXTEC システムの場合：

• CTC-HJ 協働アームは、高ミックス・低ボリューム生産に適しています。迅速な切り替えが重要です。手動ガイド教示により 15〜30 分でパスを記録できるため、次の作業への移行も最小限の停止時間で済みます。
• CTR008-HJ1450 産業用アームは、連続運動とサイクルタイム短縮が優先される高ボリュームラインに適しています。

アークオンタイムが高まることで、シフト追加や残業を増やさずにシフトあたりの生産数が増えます。

3. 品質と再加工の削減

ロボットは不良な部品合わせを補うことはできませんが、不完全な溶け込み、不揃いなビード形状、過剰なスパッタの原因となる人為的ばらつきを取り除きます。CTC-HJ アームは ±0.02〜0.03 mm の反復精度を実現し、トーチ先端からワークまでの距離とウィーパターンを安定させます。

典型的な品質効果：

• 反復組み立て部品では、再加工率が 5〜10% から 1〜3% に低下することがあります。
• 移動速度とワイヤ送り速度が固定されるため、消耗品の使用量が予測しやすくなります。
• 安定的なプロセスが検証されれば、検査サンプリングを減らすことも可能です。

年間 500,000 ドルの溶接生産高で再加工を 5% 削減できれば、年間 25,000 ドルの直接削減となり、出荷遅延の隠れたコストも抑えられます。

4. 資本支出と運用コスト

CBOXTEC SEA 製品ラインの目安となる導入価格：

運用コストには電力、シールドガス、溶接ワイヤ、チップ、ノズル、ライナー、定期保守が含まれます。協働アームは一般に、小さなモーターとシンプルなケーブル配線により、大型産業用ロボットよりもエネルギーと保守コストが低くなります。

簡易 ROI 計算式

実用的な ROI 見積もりは次の通りです。

年間純利益 =（人件費削減 + スループット向上 + 品質削減）−（運用コスト増加分）
回収期間（年）= 総投資額 / 年間純利益
ROI（%）=（年間純利益 / 総投資額）× 100

例えば、30,000 ドルの溶接カートが人件費と再加工で年間 18,000 ドル削減できれば、回収期間は約 20 か月、稼働期間中は年間約 60% のリターンとなります。

典型的な回収期間と収益範囲

回収期間は、稼働率、部品ミックス、地域の人件費によって異なります。インテグレーターやエンドユーザーが報告する実際の範囲は以下の通りです。

• 低ミックス・高ボリューム部品：回収期間 12〜18 か月。
• 協働アームを使用した高ミックス・低ボリューム部品：回収期間 18〜30 か月。
• 稼働率が限定的な極小工場：回収期間 24〜36 か月。

回収後の 3 年 ROI は、主要な削減効果が継続し減価償却が平坦化するため、多くの場合 60〜150% の範囲に入ります。

CBOXTEC CTC/CTR-HJ アームが ROI に与える影響

CBOXTEC は、中国広東省仏山市の自社工場で CTC-HJ 協働アームと CTR-HJ 産業用アームを設計しています。ペイロードは 6 kg 〜 20 kg、リーチは 1077 mm 〜 2027 mm のラインナップです。選択により ROI の形が変わります。

• CTC-HJ 協働アームは、統合コストと安全柵の必要性を低減します。既存工場に適合し、工程間を移動できます。低い資本支出により、保守的な回収計算が可能です。
• CTR-HJ 産業用アームは、固定された高出力セルで重いペイロードと高速生産を扱います。高いスループットにより回収期間を短縮しますが、より多くの事前セル設計が必要です。

すべての CBOXTEC アームは GMAW（MIG/MAG）と GTAW（TIG）に対応しているため、製品ミックスが変化してもプロセスの柔軟性が投資を保護します。

ROI を左右する隠れた要素

見落としがちな項目に注意してください。

• 治具の安定性：ロボットはパスを反復します。部品にばらつきがあれば、溶接結果も変わります。
• プログラミング時間：簡単な手動ガイドパスは短時間で済みますが、複雑な 3D 溶接はより多くのエンジニアリングを要します。
• 保守の規律：ケーブル、トーチ、消耗品の定期点検を実施すれば、計画外停止を防げます。
• オペレーター教育：訓練されたオペレーターは稼働率を高め、衝突リスクを低減します。

計画段階でこれらに対処することで、24 か月の回収期間を予測可能な 18 か月に短縮できます。

次のステップ

CBOXTEC にお問い合わせいただき、プロジェクト専用の ROI 見積もりをご請求ください。部品図面、年間生産数、現在の人件費をお送りいただければ、アプリケーション担当チームが CTC-HJ または CTR-HJ 構成の人件費、スループット、品質削減をモデリングします：見積もりを依頼。

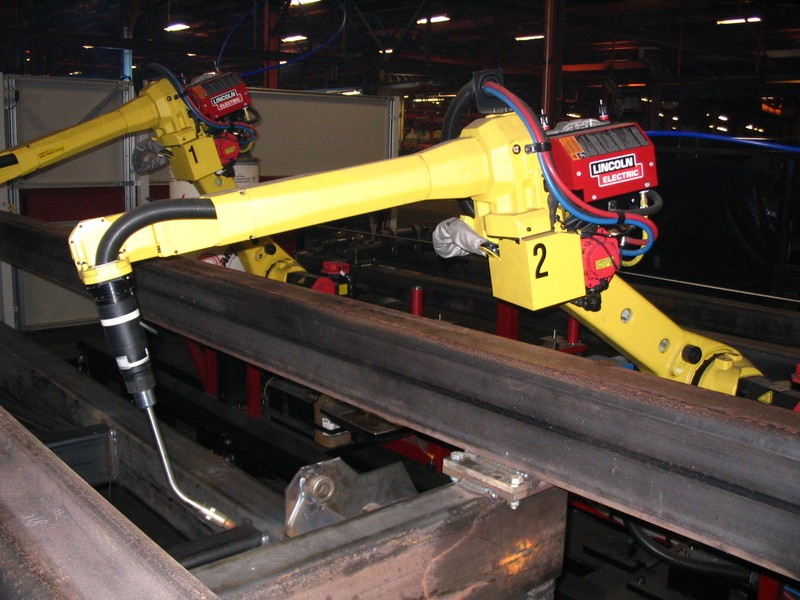

画像クレジット：Wikimedia Commons — 「FANUC welding robot reaching.jpg」 — CC BY 3.0。
