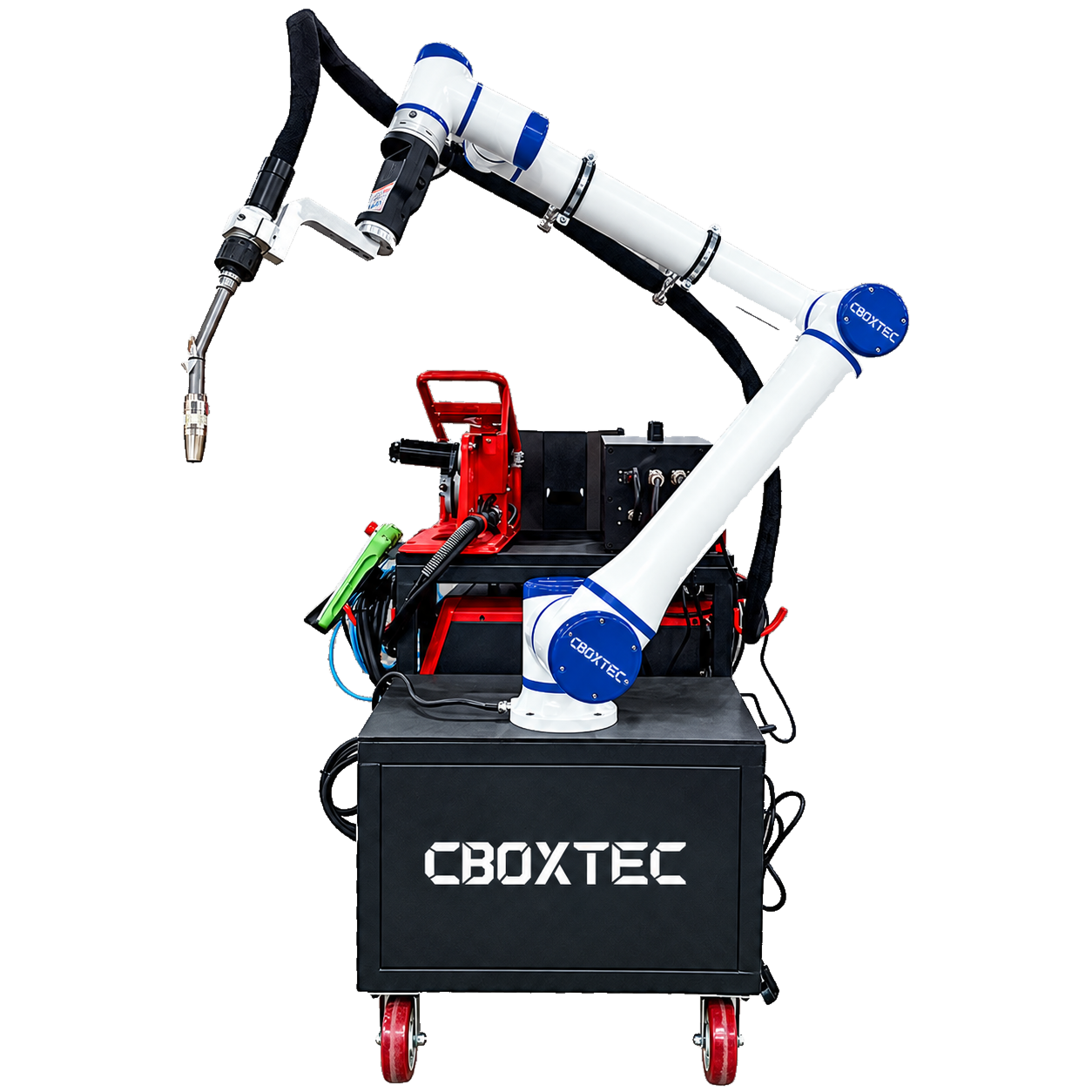

Configuração de carrinho de soldagem e lista de verificação de compra
Um carrinho de soldagem reúne equipamentos em uma plataforma móvel. O robô, a fonte de soldagem, o alimentador de arame, a tocha, o controlador, os equipamentos de gás e as medidas de segurança necessários devem ser especificados para o projeto; esta página não define um pacote padrão de itens incluídos.
O que confirmar antes de selecionar um sistema
- Solicite uma lista de materiais que identifique os itens fornecidos, os itens de responsabilidade do comprador e os equipamentos opcionais.
- Confirme a alimentação elétrica, as condições de fornecimento de gás e a preparação do local; não presuma uma tensão elétrica nem que um cilindro de gás seja fornecido ou enviado.
- Avalie a estabilidade, o encaminhamento dos cabos, as folgas e o local de operação aprovado antes de mover ou comissionar o sistema.
- Defina de comum acordo as responsabilidades por testes na fábrica, aceitação no local, comissionamento e treinamento; o prazo de entrada em operação depende desses pré-requisitos.
Compare os braços robóticos e as configurações de carrinhos CBOXTEC com os requisitos das peças, da produção e da compra. Confirme a configuração proposta e o escopo da entrega em uma cotação por escrito.
O que confirmar antes de selecionar um sistema
- Especificação do material, espessura, geometria da junta, acesso para soldagem e variação das peças.
- Cargas da tocha e das ferramentas, envelope de trabalho, dispositivos de fixação e disposições de carregamento; o alcance do braço, por si só, não comprova a cobertura da peça.
- Processo, fonte de soldagem, interfaces, consumíveis e eventuais opções de rastreamento para a configuração exata.
- Testes com peças representativas, critérios de aceitação e tempo de ciclo completo, incluindo movimentação, inspeção e troca de produção.
- Avaliação de riscos do sistema, proteção do processo, exaustão e treinamento de operadores. Um braço colaborativo não torna a instalação de soldagem inerentemente segura.
- Destino da entrega, transporte, tributos, instalação, treinamento, peças de reposição e responsabilidades de suporte no orçamento por escrito.
Braços robóticos e opções de configuração
- CTC007-HJ1077 — 7 kg / 1077 mm
- CTC006-HJ1460 — 6 kg / 1460.7 mm
- CTC015-HJ1464 — 15 kg / 1464.3 mm
- CTC015-HJ1464L — 15 kg / 1464.3 mm
- CTC020-HJ2027 — 20 kg / 2027 mm
- CTC020-HJ2027L — 20 kg / 2027 mm
- CTR008-HJ1450 — 8 kg / 1465 mm
Estes são os valores dos modelos atualmente listados no catálogo de produtos, e não resultados de testes verificados de forma independente. Confirme a ficha técnica atual e a configuração antes de fazer o pedido. A capacidade de carga se refere à carga transportada pelo braço, e não ao peso de uma peça estacionária. A repetibilidade não comprova a qualidade da solda nem a exatidão do sistema completo.
